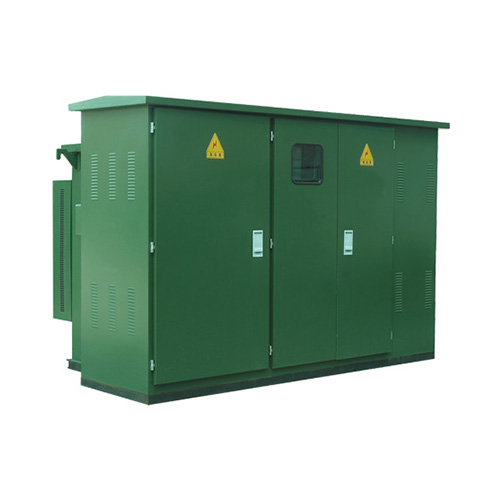

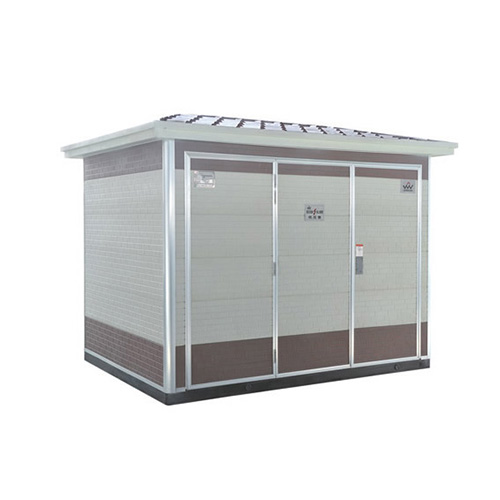

110kV預裝式變電站接線的選擇指導

上傳時間:2020-05-25 16:21:00 閱讀次數:

110kV預裝式變電站接線的選擇指導:

本文介紹了110kV預裝式變電站主接線、側接線、橋形接線、雙母線接線的選擇指導。

一、110kV預裝式變電站主接線的選擇:

對電氣主接線的基本要求:

變電所主接線選擇的主要原則有以下幾點:

1、供電可靠性:

如何保證可靠地(不斷地)向用戶供給符合質,量的電能是發電廠和預裝式變電站的首要任務,這是第一個基本要求。


2、靈活性:

其含義是電氣主接線能適應各種運行方式(包括正常、事故和檢修運行方式)并能方便地通過操作實現運行方式的變換而且在基本回路檢修時,不影響其他回路繼續運行,靈活性還應包括將來擴建的可能性;

3、操作方便、安全:

主接線還應簡明清晰、運行維護方便、使設備切換所需的操作步驟少,盡量避免用隔離開關操作電源;

4、經濟性:

即在滿足可靠性、靈活性、操作方便安全這三個基本要求的前提下,應力求投資節省、占地面積小、電能損失少、運行維護費用低、電器數量少、選用輕型電器是節約投資的重要措施。

根據以上的基本要求對主接線進行選擇。


二、110kV預裝式變電站側母接線的選擇:

方案一、單母線分段接線:

優點:

1、母線發生故障時,僅故障母線停止供電,非故障母線仍可繼續工作,縮小母線故障影響范圍;

2、對雙回線路供電的重要用戶,可將雙回路接于不同的母線段上,保證對重要用戶的供電;

缺點:當一段母線故障或檢修時,必須斷開在該段上的全部電源和引出線,這樣減少了系統的供電量,并使該回路供電的用戶停電;

方案二:橋形接線:

110kV預裝式變電站側以雙回路與系統相連,而預裝式變電站最常操作的是切換變壓器,而與系統聯接的線路不易發生故障或頻繁切換,因此可采用內橋式線,這也有利于以后預裝式變電站的擴建。

優點:高壓電器少,布置簡單,造價低,經適當布置可較容易地過渡成單母線分段或雙母線分接線;

缺點:可靠性不是太高,切換操作比較麻煩。

方案三:110kV預裝式變電站雙母線接線:


優點:

1、供電可靠,通過兩組母線隔離開關的倒換操作,可以輪流檢修一組母線而不至于供電中斷,一組母線故障后能迅速恢復供電,檢修任一組的母線隔離開關時只停該回路;

2、擴建方便,可向雙母線的左右任何一個方向擴建,均不影響兩組母線的電源和負荷的平均分配,不會引起原有回路的停電,以致連接不同的母線段,不會如單母線分段那樣導致交叉跨越;

3、便于試驗,當個別回路需要時單獨進行試驗時可將該架路分開,單獨接至一組母線上;

缺點:

1、增加一組母線和每回路需增加一組母線隔離開關,投資大;

2、當母線故障或檢修時,隔離開關作為倒換操作電器容易誤操作,為了避免隔離開關誤操作需在隔離開關和斷路之間裝設連鎖裝置;

對于110kV側來說,因為它要供給較多的一類、二類負荷、因此其要求有較高的可靠性。對比以上三種方案,從經濟性、可靠性等多方面因.素考慮,最佳設計方案為方案(一)。具有一定的可靠性和可擴展性,而且比雙母線投資小。

三、10kV預裝式變電站側接線選擇:

方案一、單母線接線:

優點:接線簡單清晰、設備少、投資少、運行操作方便、且有利于擴建;

缺點:可靠性、靈活性差、母線故障時,各出線必須全部停電。

方案二、單母線分段接線:

優點:

1、母線發生故障時,僅故障母線停止供電,非故障母線仍可繼續工作,縮小母線故障影響范圍;

2、對雙回線路供電的重要用戶,可將雙回路接于不同的母線段上,保證對重要用戶的供電。

缺點:當一段母線故障或檢修時,必須斷開在該段上的全部電源和引出線,這樣減少了系統的供電量,并使該回路供電的用戶停電。

方案三、分段斷路器兼作旁路斷路器的單母線分段:

優點:有較大的可靠性和靈活性,且檢修斷路器時合出線不中斷供電。

缺點:投資增大、經濟性能差。

對比以上三種方案:單母線接線可靠性低,當母線故障時,各出線須全部停電,不能滿足I、II類負荷供電性的要求,故不采納;將I、II類負荷的雙回電源線不同的分段母線上,當其中一段母線故障時,由另一段母線提供電源,從而可保證供電可靠性;雖然分段斷路器兼作旁路斷路器的單母線分段也能滿足要求,但其投資大、經濟性能差,故采用方案(二)單母線分段接線。
