預裝式變電站工程條件具體列舉：

1、預裝式變電站系統概況：

1.1、系統額定電壓:35kV/10. 5kV；

1.2、系統最高電壓:40. 5kV/12kV；

1.3、系統額定頻率: 50Hz；

2、安裝地點:

戶外，基礎新建。

3、主要技術參數：

3.1、額定電壓: 40.5/10kV；

3.2、額定電流: 1250A(40.5kV)；3150/1250A(10kV)；

3.3、高壓開關設備額定短路開斷電流:31.5kA；

3.4、額定動穩定電流: 80kA；

3.5、額定熱穩定電流: 31.5kA；

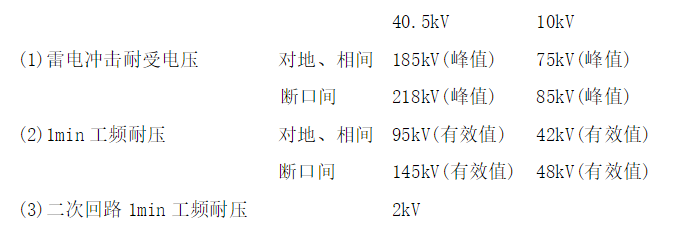

3.6、額定絕緣水平；

(4)不同相的導體之間的空氣凈距、導體至接地之間的空氣凈距:

10kV不小于125mm ，35kV 不小于300mm , 若不能滿足空氣凈距要求，需采用可靠的絕緣包封滿足絕緣要求(絕緣包封材料的壽命至少在15年以上)。

(5)柜中各組件及其支撐絕緣件的外絕緣爬電比距:

瓷絕緣件:不小于18mm/kV；

有機絕緣件:不小于20mm/kV；

10kV部分按12kV計算，35kV部分按40.5kV計算。

(6)柜內干式互感器的局放應<20pc；

(7)輔助回路和控制回路1min工頻耐受電壓2kV(方均根值)。

3.7、合閘彈跳時間:合閘彈跳時間不大于2ms；

3.8、投切電容 器組能力:投切電容器組不重燃不彈跳；

3.9、依照DL/T593-1996《高壓開關設備的共用訂貨技術導則》第4.2.4.2條執行，并且對于可能觸及的外殼和蓋板，其溫升不得超過30K；導體表面溫升不得超過55K；

3.10、分、合閘線圈和輔助回路的額定電壓: DC220V (除特別注明外)；

3.11、用于并聯電容器裝置的開關柜內的長期允許電流，應按不小于電容器組額定電流的1.43倍選擇。宜用陶瓷真空泡；

3.12、母線 設備柜內要求采用抗諧振電壓互感器，能在1.2倍額定電壓下長期運行，并能在1.9倍額定電壓下運行8小時；

3.13、柜內主母線及分支母線均采用銅質；

3.14、柜內宜采用便 于連接，優質可靠的阻燃端子。并對電壓、電流端子有明顯區別。預留15%的備用端子。端子排適用于接4mm2”導線；

3.15、開關柜外殼防護等級: IP4X；箱式變電站箱體防護等級: IP43；

3.16、箱變內部所有接線和箱體間所有二次接線由投標方完成；外部連接的一次電纜由用戶自備。
