預裝式變電站概念解釋及選型指導：

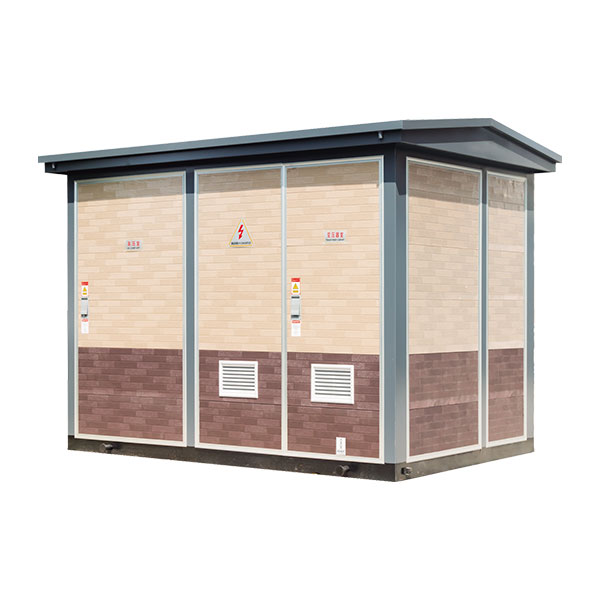

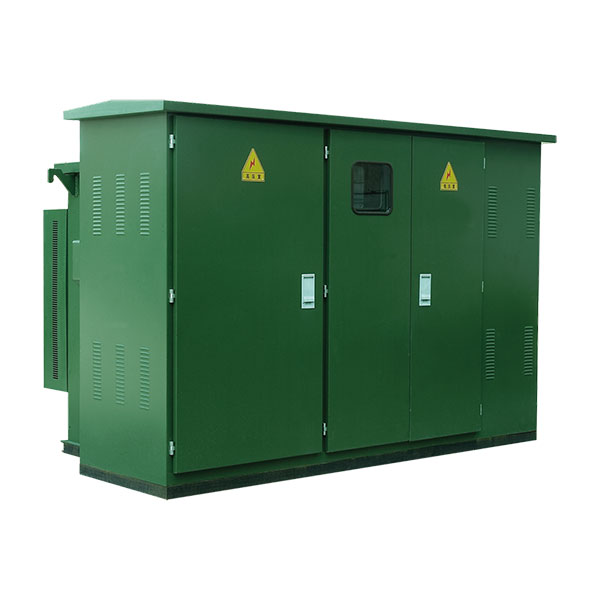

預裝式變電站：

1、預裝的并經過型式試驗的用來從高壓系統向低壓系統輸送電能的設備,它包括裝在外殼內的變壓器、高壓和低壓開關設備、連接線和輔助設備。這些變電站是安裝在公眾易接近的地點，應按規定的使用條件保證人身安全；

2、終端型預裝式變電站：結構上高壓側僅能連接一回高壓電源的預裝式變電站；

3、環網型預裝式變電站：結構上高壓側能連接兩回高壓電源的預裝式變電站；

預裝式變電站一般規定：

1、預裝式變電站應接近負荷中心。供住宅用的預裝式變電站的單臺變壓器容量不宜大于500kVA,低壓供電半徑宜小于150m；

2、低壓供電用戶應采用低壓計量,高壓供電用戶宜采用高壓計量；

3、預裝式變電站應小型化,與環境相協調，符合環境保護、消防安全的要求,并應滿足電力設施安全運行和維護的要求；

4、預裝式變電站的設置應結合相應的市政規劃、電網規劃同步建設；

預裝式變電站的選型：

1、預裝式變電站可選擇終端型或環網型。預裝式變電站高低壓進出線應采用電纜線路。住宅小區應采用10kV環網接線。環網接線宜由10kV環網柜供電的預裝式變電站或由10kV 開關站供電的帶環網開關的預裝式變電站組成；

2、預裝式變電站 內的變壓器,宜選擇油浸式變壓器或干式變壓器。當選用油浸式變壓器時應采用全密封型。變壓器接線組別應采用D,yn11型式；

3、預裝式變電站低壓出線回路數不宜超過6回。低壓電纜分支箱可用于增加分支數。低壓出線應采用放射式,不互聯成網；

4、低壓負 荷根據用電性質及其重要性,可采用單電源或雙電源供電。雙電源應分別來自兩座預裝式變電站；

5、高壓供電的用電戶采用預裝式變電站時,高壓計量裝置的設置應符合相應規程的規定；

6、預裝式變電站可配置或預留配電自動化裝置。
