預裝式變電站箱體技術參數：

本文對預裝式變電站的箱體、照明、火災自動報警和圖像監視系統提出了相關技術要求。下面分別介紹下箱變殼體的相關要求：

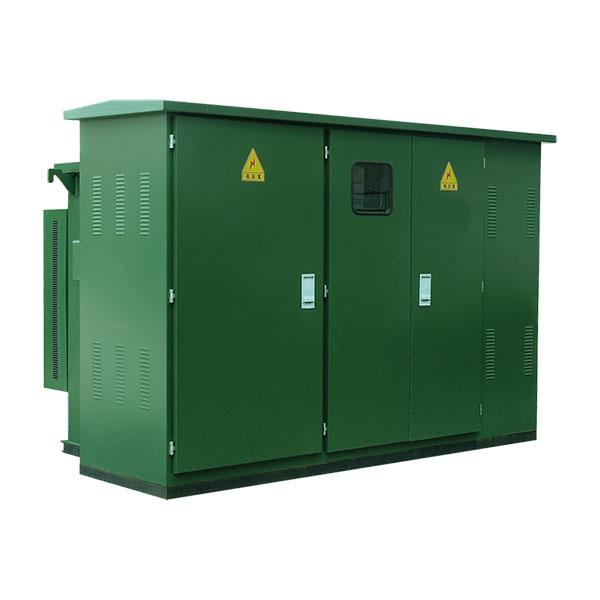

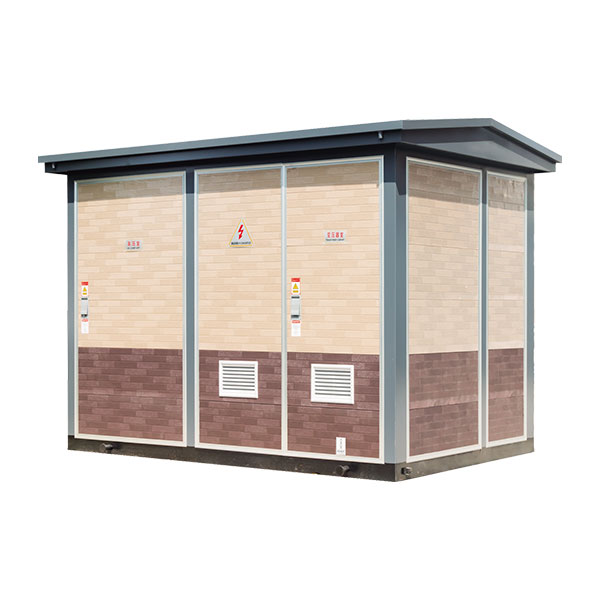

一、預裝式變電站箱體技術參數：

1、預裝式變電站柜體采用雙層密封，箱體防護等級外殼不小于IP43。箱頂下沿應打有若干條形孔，箱體內部空氣可以通過這些孔與外部對流；

2、箱體底架采用國標熱軋型鋼，進行整體焊接，即保證箱體內各設備及外殼的可靠接地，又能夠滿足箱變整體吊裝的強度需求。箱體框架采用冷彎型鋼通過數控加工處理，之后與底架整體組焊，保證箱體能夠抗擊外部各類復雜環境條件的要求。所有外部鋼構件均要求采用先進的表面工藝處理，保證長久防腐要求。整個箱體強度完全滿足運輸及吊裝的要求。箱體采用非金屬材料；

3、箱體頂部采用人字型斜面設計，中間高四周低，滿足淋雨天雨水的流淌，頂蓋采用雙層2.5mm鋼板鋪裝，邊檐處鋼板利用結構學上的“迷宮密封”原理通過回轉折彎，保證側面的淋雨及壓力性的噴水能被有效阻止于箱體外部從而滿足遮雨要求;接縫處通過滿焊并采用專門涂料進行處理，待自然晾干后，對頂部整體噴涂室外漆，切實保證項蓋密閉性完好。如果箱體較長較寬，在保證運輸?shù)那疤嵯拢梢詫?duì)箱體 進行分割，為了保證箱體對接面的防雨要求，各對接處應利用項部蓋板采用回形迷宮密封，對搭接面鋼板與鋼板之間添加密封條，之后采用螺栓將蓋板壓死，真正滿足對接面的防雨要求，保證搭接處的密閉要求；

4、箱體門采用潔凈門，與框架連接牢靠；門體利用鋁合金框與潔凈門板組合而成，并配備相關專用折頁、高彈性密封條和限位鎖死裝置，滿足整體的密閉、保溫性能要求；

5、箱體設置總接地板構成零電位母線，由總接地板以電纜或良性導體與主接地網可靠連接，以保證系統多點接地；

6、在箱變各類主要設備的面板、箱體門內側處貼有操作注意事項及操作步驟、主接線圖，開關的安裝高度和角度應依據人機工程設計，箱變門后設有全所接線圖，用不同顏色標明各類應注意之處;另外在說明書上均大量的詳細標出操作說明；

7、10kV、35kV和二次箱體各配置一套溫濕度控制系統，包括凝露及溫度控制器、工業機雙溫空調、加熱器、通風機等設備，箱體內環境參數設計值滿足:夏季溫度為26~28C，冬季溫度為18~20°C，相對濕度≤70%。當環境參數越限時，相關設備會自動啟動，保證箱內環境的適宜性；

8、箱體內部各電纜線要求走線美觀，無明顯外露痕跡;對接處電纜采用快插頭進行連接，滿足現場快速化施工，各插頭標識明了，不得模糊不清及產生令人混淆的可能性。

二、預裝式變電站的照明系統：

箱體中設有檢修電源、正常照明和應急照明，檢修電源取自交流屏，正常照明和應急照明電源取自直流屏，各照明開關應設置于門口方便控制處，燈具采用節能燈。正常照明照度滿足3001x，應急照明照度滿足801x。

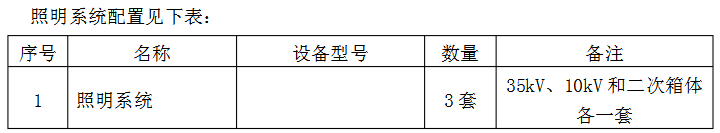

照明系統配置見下表:

三、預裝式變電站火災自動報警系統相關要求：

1、火災自動報警系統由招標方提供，投標方負責與火災自動報警系統設備廠家配合協調，預留安裝布線位置，保證箱變能夠及時響應火災及煙霧報警；

2、箱體耐火極限要求滿足2小時；

四、預裝式變電站圖像監視系統：

圖像監視系統由招標方提供，投標方負責與圖像監視系統設備廠家配合協調，預留安裝布線位置。

五、預裝式變電站箱體銘牌：

箱體具有耐久清晰的銘牌。銘牌應列出下述內容:制造廠名稱或商標；型號(包括接線方案編號)、名稱、制造日期和出廠編號；防護等級；出廠日期；箱體設備具有永久性的標識牌。

六、預裝式變電站其他技術性能要求：

1、箱體尺寸、現場拼接方式投標方應考慮變電站場地要求及運輸要求。對于有擴建可能的項目，要留有擴建的接口；

2、箱體顏色:

箱壁顏色:灰白(RAL9003):_門:自(RAL7035)；箱頂:藍(RAL5005)。
