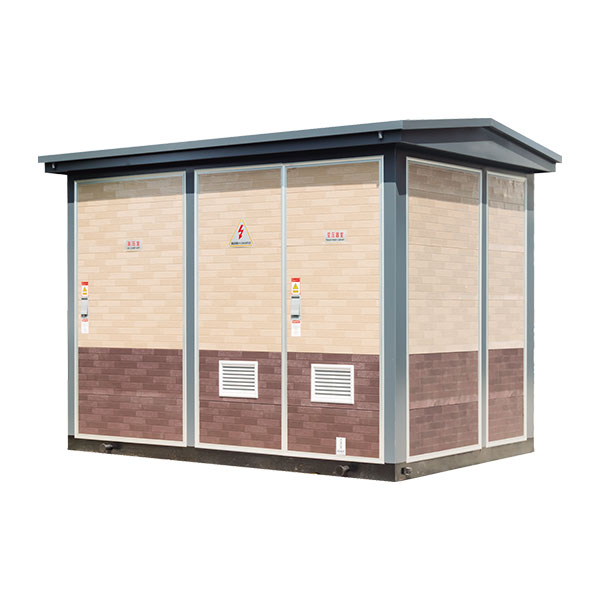

預裝式變電站對銘牌，零配件及外形尺寸等的要求：

預裝式變電站對銘牌的要求：

1、預裝式變電站的銘牌內容應符合GB17467的要求,銘牌應耐用清晰、易識別；正常運行時，應能容易識別出各功能單元的銘牌;所標志項目的布置排版見附圖1所示；

2、銘牌采用采用亞光不銹鋼材料制作，耐腐蝕 ,尺寸為230x180mm, 厚度應不小于1.0mm, 放置于變壓器室(面向低壓側)左門, 便于觀察；

預裝式變電站對零配件要求：

1、應注明主要零配件(負荷開關、 開關操作手柄、全屏蔽可觸摸式電纜插接頭、電纜轉接頭、防塵絕緣帽、帶電指示器、故障指示器、避雷器、 電流互感器等)的生產廠家、型號等,零配件應符合有關的國家或行業標準；

2、所有主要零配件均應有銘牌,并 安裝在容易看到的位置；

預裝式變電站對外形尺寸的要求：

1、預裝式變電站的外形尺寸統一為3300x2500x2000mm；

預裝式變電站試驗方法：

一般要求：

1）預裝式變電站應按照GB 17467、DL/T 537等有關國家標準和行業標準規定的項目、方法進行試驗。

2）型式試驗、送樣檢測應在一臺完整的預裝式變電站的各種元件組成的典型結構上進行，由于元件的類型、額定參 數和它們的組合具有多樣性,實際上不可能對預裝式變電站的所有方案都進行型式試驗,所以,型式試驗只能在典型的功能單元上進行。出廠試驗、到貨抽檢應在每一臺完整的預裝式變電站上或在每一個運輸單元上、在制造廠內(如果可行)進行。交接試驗應在現場每一臺完整的預裝式變電站安裝完成后進行。
