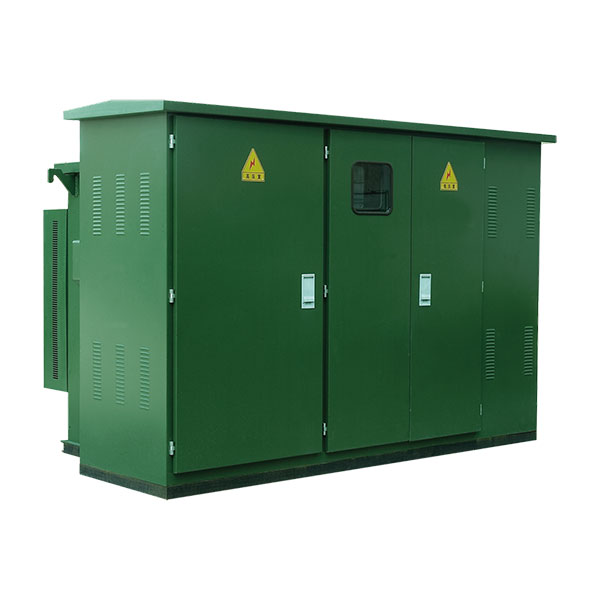

預裝式變電站低壓配電裝置技術要求：

1、預裝式變電站內低壓配電裝置所選用的電器產品,其技術性能應滿足有關的國家標準及南網技術規范的要求，并且須是通過國家3C認證的定型優質合資產品；

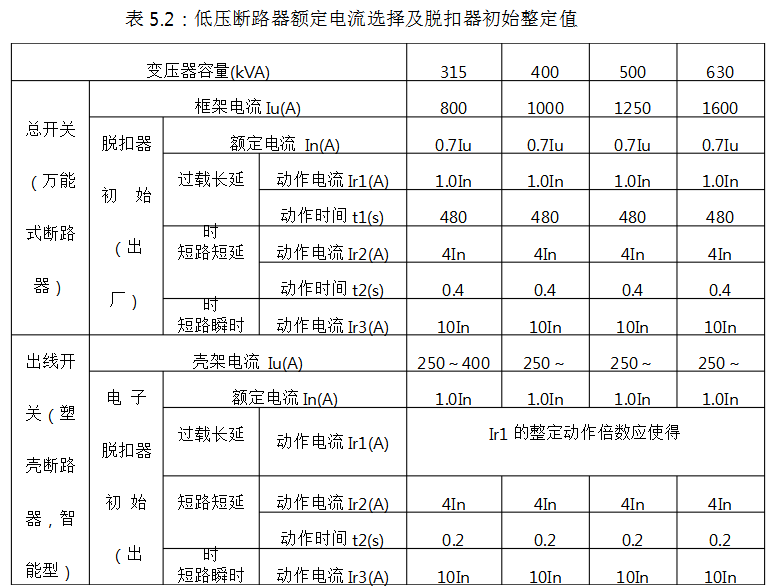

2、低壓進線總開關額定電流按變壓器容量的1.1-1.2倍選取,出線開關額定值總和不小于低壓進線總開關額定值的1.3倍；

3、固定面板式結構的低壓配電裝置應有金屬板制成的間隔和門，其位置設置應便于電器元件的安裝、試驗、 操作、 檢修或交換；

4、低壓配電裝置的連線均應有明顯的相別標記。低壓主開關和出線開關均選用優質合資產品,能可靠開斷安裝點系統短路電流；

5、預裝式變電站的低壓進線開關采用低壓框架斷路器。低壓出線不宜超過6回路,各出線回路采用塑料外殼式斷路器(智能型),低壓 室門的內側應標出主回路的線路圖,信號燈及儀表的裝設位置應易于觀察和安全地更換。低壓中性線( N )母線截面不小于相母線截面,低壓保護線(PE)母線截面不小于相母線的1/2。

注:箱變運行后,應根據回路負荷性質、大小及其變化，回路電纜的允許載流量、線路長度,運行維護要求等,對有關整定值進行調整或關閉( OFF )。

6、低壓配電裝置應裝設低壓無功補償裝置,補償容量一般為變壓器容量20-30%。無功補償裝置內所有獨立的電器元件及輔件(如:電容器、投切開關、自動補償控制器、 電抗器、 絕緣支持件等)應符合相關元器件自身標準，電容器應保證在 1.1 倍的額定電壓下長期運行,其它元器件和輔件應滿足1.43倍電容器額定電流條件下連續運行；

7、在預裝式變電站低壓側低壓總柜內應設計量小室,計 量小室預留兩個計量表的安裝位置,并預留表架和接線盒、二次電纜。計量小室位置可方便鉛封,所配用的電能計量裝置應滿足DL/T448《電能計量裝置技術管理規程》以及南方電網公司《電能計量裝置典型設計》的規定。電能計量應用專用的電流互感器,電能計量裝置的外形尺寸、布置方式和顏色均應與預裝式變電站內的高、低壓配電裝置相協調。預留配變計量監測終端的安裝位置和接口,配變計量監測終端與主站的通信協議應符合《Q/CSG11109004-2013中國南方電網有限責任司計量自動化終端上行通信規約》、《廣西電網公司低壓無功補償及計量裝置通信規約》和《廣西電網公司電力需求側管理系統數據傳輸規約(2005年)》；

8、銅排的布局安裝方便計量用電流互感器的安裝及更換。全部儀器的內部布線、控制設備、電源、報警和照明線路均應耐受2000V工頻交流電壓,回路導線采用多股銅線,截面不小于2.5 mm2。
