預裝式變電站的基本結構及其特點：

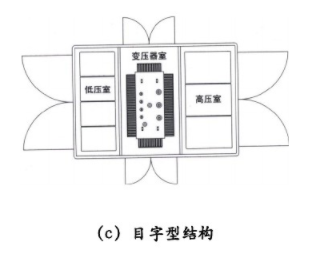

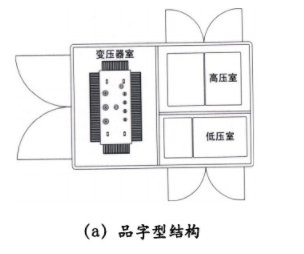

一、預裝式變電站基本結構：

預裝式變電站構造大體上是一個箱式結構，設有高壓開關小室、變壓器小室及低壓配出開關小室三個部分。此種產品有兩種典型的形態，一種是“歐式"，一種是“美式”。

預裝式變電站具體結構如下：

1、預裝式變電站的箱體采用金屬材料和非金屬材料制成；

2、變壓器室采用自然通風和自動控制的強迫散熱風冷裝置；

3、變電站的高低壓側均應裝門，且應有足夠的尺寸；

4、高壓側應滿足防止誤合(分)斷路器，防止帶電拉(合)隔離開關，防止帶電掛地線，防止帶接地線送電，防止誤入帶電間隔的“五防”要求；

5、美式箱變一般高壓側采用全絕緣、全封閉設計，采用油浸式負荷開關；

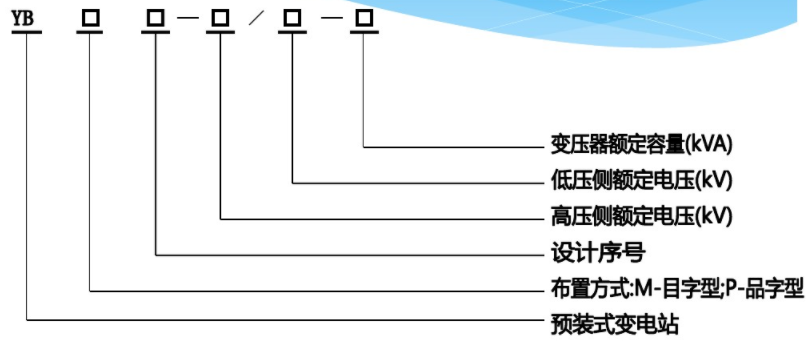

二、預裝式變電站型號含義：

三、預裝式變電站結構特點：

預裝式變電站的占地面積較少，可以節省昂貴的土建及占地費用。由于變電設備深入負荷中心，電能通過地下電纜傳輸，配電設備與周圍環境協調一致，安裝使用簡便，免維護或少維護。

其中，“歐式箱變”的特點：

歐式箱變的最大特點是組合，即將變壓器、高低壓開關柜、分高壓室、變壓器室、低壓室組合在一個外殼之中，主回路采用電纜和母線排連接，一個箱變內可放置一臺或多臺變壓器，產品尺寸變化較大，用戶可對高低壓元件、柜型、變壓器型號作自由選擇。

“美式箱變”特點：

美式箱變的設計理念是全絕緣、全封閉、免維護，最大特點為一體化，高壓元件、變壓器均置于變壓器油箱之中，低壓配置也極為簡單，具有結構合理緊湊，體積小，安裝靈活，操作方便，占地面積小等優點,特別適用于城市電網的負荷中心，降低損耗，提高供電質量。
